Distribution électrique, protection obligatoire !
Le circuit électrique à bord d’un bateau est l’un des points qui pose le plus de problèmes et qui est, bien souvent, à l’origine d’incidents graves tels que le feu.
Circuit 220 volts
C'est le circuit le plus à risque à bord. Il faut donc le soigner.
Si votre bateau possède un circuit 220 volts, assurez-vous qu’il soit équipé :
- d’un disjoncteur différentiel,
- d’un disjoncteur général,
- d’une prise de quai étanche
- d’un tableau électrique conforme.
S’il n’est pas équipé ou mal, nous vous proposons des équipements (tableaux, disjoncteurs, prises…) qui vous permettront de le réaliser.
Si votre bateau possède un circuit 220 volts, assurez-vous qu’il soit équipé :
- d’un disjoncteur différentiel,
- d’un disjoncteur général,
- d’une prise de quai étanche
- d’un tableau électrique conforme.
S’il n’est pas équipé ou mal, nous vous proposons des équipements (tableaux, disjoncteurs, prises…) qui vous permettront de le réaliser.

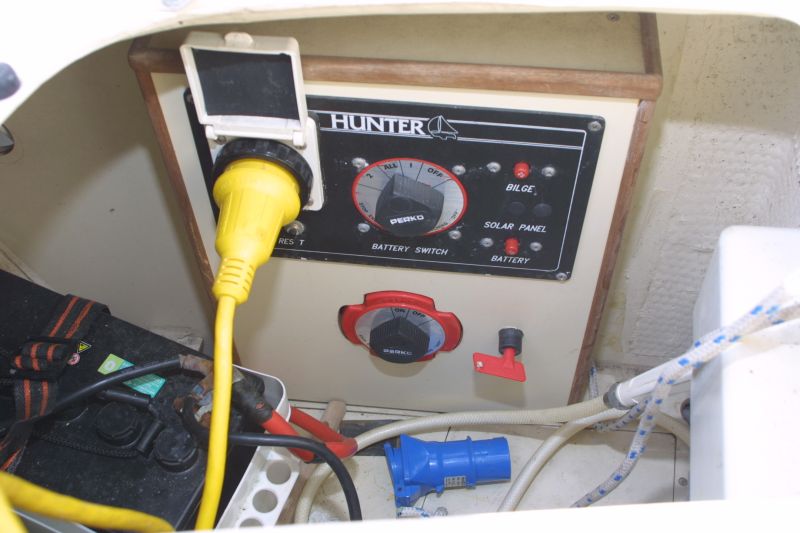

Une prise de quai doit répondre à des normes strictes.
Circuit 12 ou 24 volts
Le circuit 12 volts (ou 24 volts) provenant des batteries doit être équipé d’un coupe batterie bipolaire (+ et -).
Le tableau de distribution doit être au minimum muni de fusibles ou mieux de disjoncteurs. Le diamètre des câbles est fonction de la consommation et de la longueur.
Sur un bateau, on prend en moyenne 2 à 3 A par mm².
Un câble de 8 mm² laisse passer en moyenne entre 16 et 25 A.
Le tableau de distribution doit être au minimum muni de fusibles ou mieux de disjoncteurs. Le diamètre des câbles est fonction de la consommation et de la longueur.
Sur un bateau, on prend en moyenne 2 à 3 A par mm².
Un câble de 8 mm² laisse passer en moyenne entre 16 et 25 A.
Fusibles ou disjoncteurs
Les tableaux avec fusibles sont moins onéreux que ceux avec disjoncteurs.
Si le fusible est bien dimensionné, la protection est comparable à celle qui a un disjoncteur.
L’inconvénient, en cas de problème, est que l’on n’a pas toujours le bon fusible de remplacement. Et, là, si on met un fusible trop fort, la ligne n’est plus protégée.
Un disjoncteur, par contre, en cas de problème, se déclenchera instantanément et pourra être rapidement remis en service. Si l’incident persiste, on ne peut pas le réenclencher. C’est une vraie protection.
Si le fusible est bien dimensionné, la protection est comparable à celle qui a un disjoncteur.
L’inconvénient, en cas de problème, est que l’on n’a pas toujours le bon fusible de remplacement. Et, là, si on met un fusible trop fort, la ligne n’est plus protégée.
Un disjoncteur, par contre, en cas de problème, se déclenchera instantanément et pourra être rapidement remis en service. Si l’incident persiste, on ne peut pas le réenclencher. C’est une vraie protection.

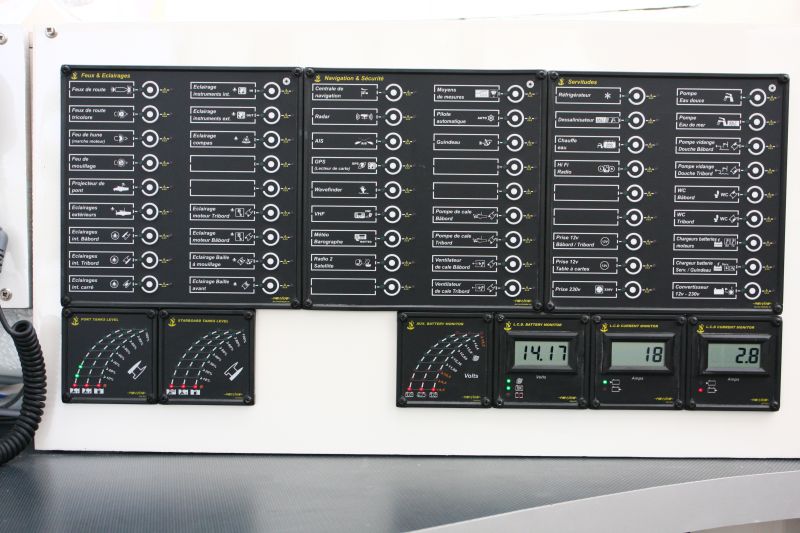

Un tableau complet permet de protéger tous les appareils électriques.
Réglementation
La construction et la conception des bateaux de plaisance sont soumises à la règlementation sur les installations électriques. Ce sont les normes ISO 13297, ISO 8846 et ISO 10133 qui s’appliquent :
- La section des câbles doit être telle que la tension constatée aux bornes de l’appareil alimenté ne doit pas être inférieure de plus de 5 % à celle des bornes de la batterie.
- Les câbles ne doivent pas circuler dans les fonds, ni là où ils risquent une immersion.
- Leur isolant doit résister à l’eau de mer et aux hydrocarbures.
- Les prises de courant, les tableaux électriques et les appareils fixés en façade doivent être étanches au ruissellement.
- Toutes les jonctions et dérivations exigent une boîte étanche.
- La section des câbles doit être telle que la tension constatée aux bornes de l’appareil alimenté ne doit pas être inférieure de plus de 5 % à celle des bornes de la batterie.
- Les câbles ne doivent pas circuler dans les fonds, ni là où ils risquent une immersion.
- Leur isolant doit résister à l’eau de mer et aux hydrocarbures.
- Les prises de courant, les tableaux électriques et les appareils fixés en façade doivent être étanches au ruissellement.
- Toutes les jonctions et dérivations exigent une boîte étanche.
On évitera les branchements sauvages sur des fusibles inadaptés du tableau. Maintenez à jour le plan du circuit électrique de votre bord, toujours pratique le jour où il faut intervenir.
